热继电器工作原理(热继电器，在电路中起什么作用)

热继电器，在电路中起什么作用

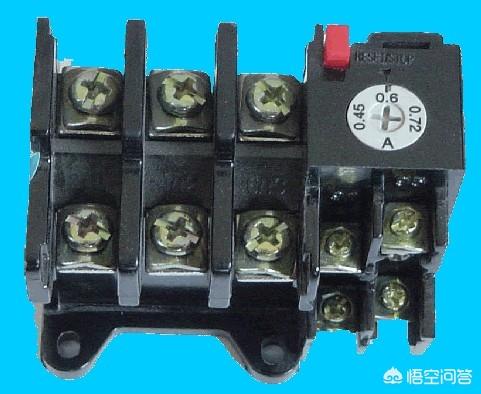

热继电器用来对异步电动机进行过载保护，他的工作原理是过载电流通过热元 热继电器件后，使双金属片加热弯曲去推动动作机构来带动触点动作，从而将电动机控制电路断开实现电动机断电停车，起到过载保护的作用。

鉴于双金属片受热弯曲过程中，热量传递需要很长的时间，所以热继电器不能用作短路保护，而只能用作过载保护热继电器的过载保护。

扩展资料：

热继电器是电机拖动重要电气装置，其原理是利用双金属片因过热发生形变的物理特性，可以看成一个常闭开关，把其串联在电机拖动的控制回路中，因为某种原因过热，热继电器动作状态变为开点，控制回路电机主接触器线圈失电主触头分离，电机停止。对电机起过热保护。

鉴于双金属片受热弯曲过程中，热量的传递需要较长的时间，因此，热继电器不能用作短路保护，而只能用作过载保护热继电器的过载保护。
